IEC 60247 TESTOR DE PERDAS DIELETRICAS E RESISTÊNCIA de óleo de isolamento

IntroduçãoTeste de resistividade e perda dielétrica de óleo de isolamento

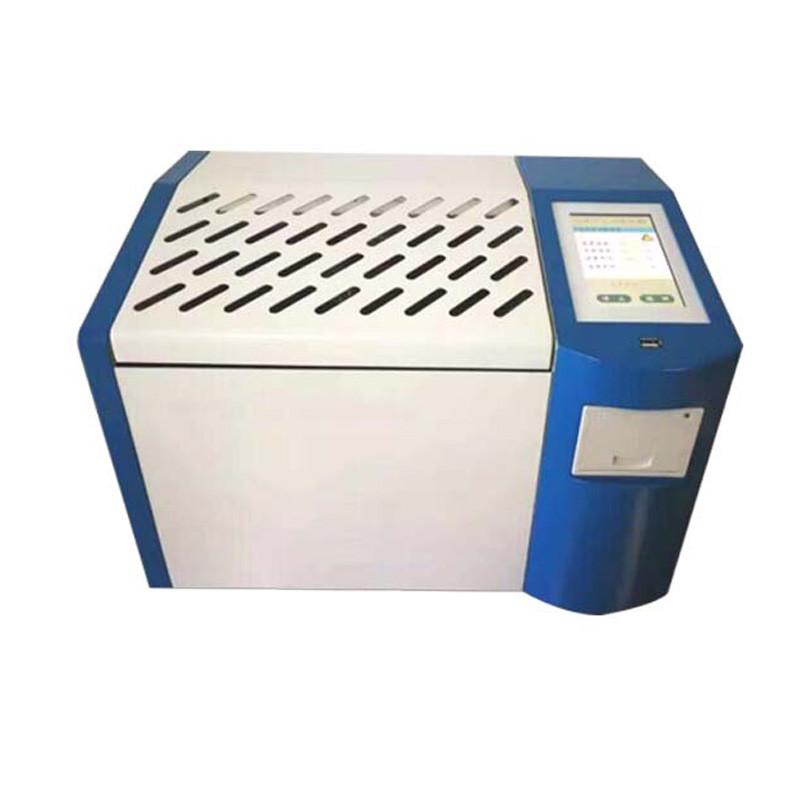

The automatic oil dielectric loss and volume resistivity tester conforms to GB/T5654 standard and is used to determine the dielectric loss factor and volume resistivity of insulating materials that are liquid at the test temperature.
É utilizado para determinar o fator de perda dielétrica e a resistividade de volume dos materiais isolantes em forma líquida à temperatura de ensaio, incluindo líquidos isolantes como transformadores,Cabos e outros equipamentos elétricos. Pode ser amplamente utilizado em
Energia elétrica, petróleo, indústria química, inspecção de mercadorias e investigação científica e outros departamentos.

Características

1, utilizando aquecimento por indução de média frequência, aquecimento a temperatura ambiente para controlar a temperatura (90 °C)
E temperatura constante medição automática apenas 15 minutos
2, Medir a perda dielétrica do óleo e a resistividade do volume ao mesmo tempo ou escolher um
3, Adotar grande ecrã LCD, siga o menu chinês
Pronto, digite o comando, o instrumento pode funcionar automaticamente
4, com função de comunicação, pode configurar o computador para monitoramento em tempo real.
Observação dinâmica do valor das perdas dielétricas do óleo com alterações da temperatura do óleo e representada por gráfico
5, Visualização automática dos resultados de medição e impressão e armazenamento de dados
6, com protecção contra sobre-voltagem, sobre-corrente, curto-circuito e alta tensão
indica, também tem a função de alarme

Parâmetros técnicos

Voltagem de medição da resistividade volumétrica: DC500V±10%
- Faixa de resistividade de volume: 2,5 × 10 6 ‰ 2 ‰ 10 13Ω.m
- Precisão: superior a ± 10%
- Faixa de medição da resistência: 2M2TΩ
- Intervalo de medição da dissipação: 0,00001 ‰ 1
- Resolução do valor da perda dielétrica: 0.00001
- Faixa de medição da capacitância: 10.0pF 200.0pF
- Resolução do valor da capacitância: 0,01 pF
- Capacidade do copo vazio: 60±5 pF
- Precisão de medição do valor de dissipação: ± (1% do valor de leitura + 0,02%)
- Precisão de medição do valor da capacitância: ± (1% do valor de leitura + 1pF)
- Fornecimento de energia de trabalho: AC220V±10%, 50 Hz
- Intervalo de temperatura de medição e controlo: temperatura ambiente ~ 119,9 °C
- Estabilidade da temperatura de medição e controlo: ± 0.5
- Umidade relativa: ≤ 85%
- Tensão de medição de dissipação: 1,5 kV, 2,0 kV, 2,5 kV (convencional)
(2,0 kV) (conexão positiva) - Temperatura ambiente: -5°C50°C
- Dimensões: 480 mm × 400 mm × 420 mm
- Peso: 25,7 kg
