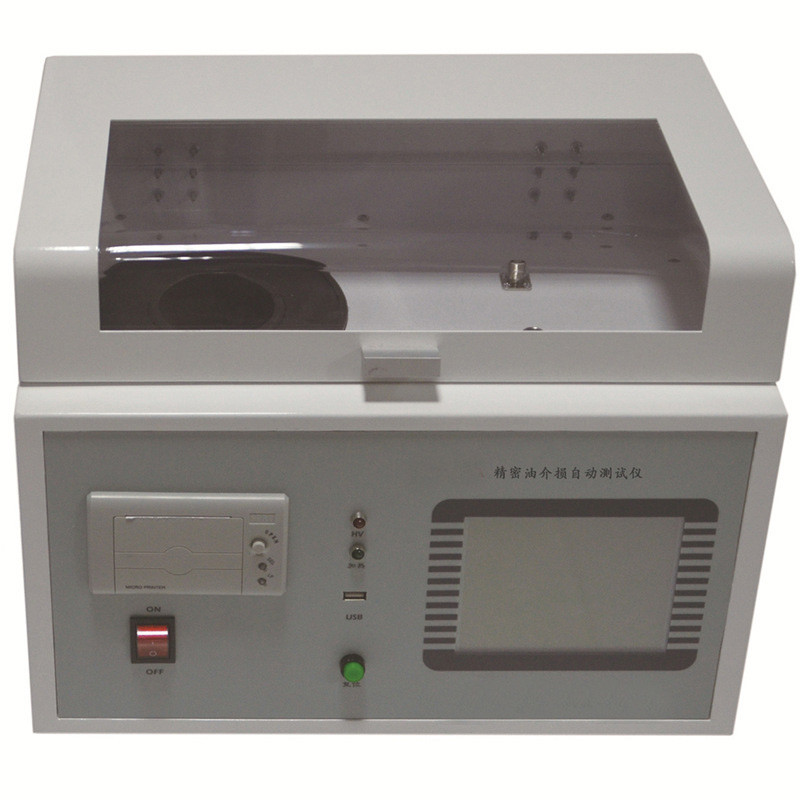

IEC 60247 TESTOR DE PERDAS DIELETRICAS E RESISTÊNCIA de óleo de isolamento

IntroduçãoTeste de resistividade e perda dielétrica de óleo de isolamento

Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instrumentsCompete plenamente ao padrão nacional GB/T 5654-2007 e ao padrão de potência DL/T421.
padrão de potência DL/T421; a integração interna do copo de óleo de perda dielétrica, controlador de temperatura, sensor de temperatura, ponte de teste de perda dielétrica, fonte de alimentação de teste AC, condensador padrão,Teste de alta resistência, etc.
A parte de aquecimento adota o método de aquecimento por indução de alta frequência mais avançado.
A parte de aquecimento adota o método de aquecimento por indução de alta frequência mais avançado, que tem as vantagens de não contato entre o copo de óleo e o corpo de aquecimento, aquecimento uniforme,velocidade rápida e controlo conveniente.
Conveniente e outras vantagens. A fonte de alimentação de teste AC adota o método de conversão AC-DC-AC, evitando efetivamente a flutuação da tensão e frequência de utilidade no dielétrico
Mesmo que o gerador esteja gerando eletricidade, o instrumento também pode funcionar corretamente.
condensador de três polos com gás, cuja perda e capacitância dielétricas não são afetadas pela temperatura e humidade ambiente,assegurar a consistência da precisão do instrumento após um longo período de utilização.
Isto garante que a precisão do instrumento permanece consistente após um longo período de utilização.
O instrumento está equipado com um ecrã grande (320 × 240) com ecrã táctil e a tecnologia digital interna, todas as medidas automáticas inteligentes e vários modos de medição.
(320 × 240) ecrã táctil, menu completo em chinês, cada etapa tem um prompt em chinês, os resultados dos ensaios podem ser impressos.
O operador não precisa de formação profissional para poder usá-lo habilmente.

Características

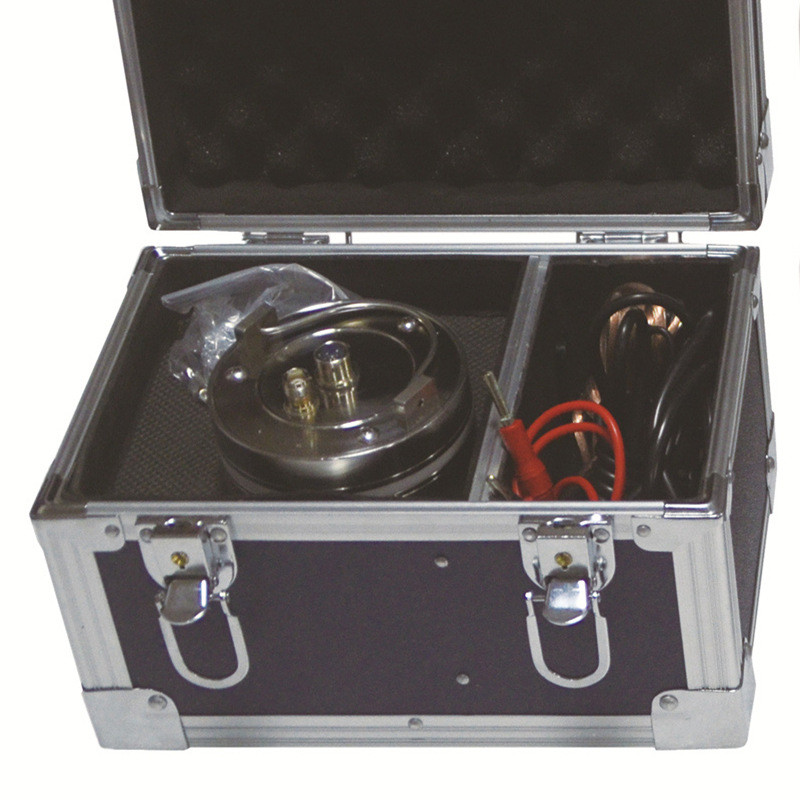

(1) O recipiente de óleo adota a estrutura de três elétrodos conforme a norma nacional GB/T5654-20077/IEC 60247, com um espaçamento entre polos de 2 mm,que pode eliminar a influência da capacidade perdida e da fuga de diarreia nos resultados do ensaio de perda dielétrica.
(2) O instrumento adota um algoritmo de aquecimento por indução de média frequência e de controlo de temperatura PID.aquecimento uniforme, velocidade rápida e controlo conveniente, de modo a que a temperatura seja rigorosamente controlada dentro da gama de erro de temperatura pré-estabelecida.
(3) O condensador padrão interno é um condensador de três electrodos SF6 com gás, a perda e a capacidade dielétricas do condensador não são afectadas pela temperatura e humidade ambiente,para que a precisão do instrumento ainda seja garantida após um longo período de utilização.
(4) A fonte de alimentação de ensaio AC adota o método de conversão AC-DC-AC, evitando efetivamente a influência da voltagem e das flutuações de frequência da rede pública na precisão do ensaio dielétrico,mesmo que o gerador gere eletricidade, o instrumento também pode funcionar corretamente.
(5) Função de proteção perfeita. Quando há um curto-circuito de sobrevoltagem, sobre corrente, alta tensão, o instrumento pode cortar rapidamente a alta tensão e emitir uma mensagem de aviso.Quando o sensor de temperatura falhar ou não estiver ligado, é emitida uma mensagem de aviso.
No forno de aquecimento por indução de média frequência, há um relé de limitação de temperatura. Quando a temperatura excede 120 graus, o relé é liberado e o aquecimento para.
(6) Ajuste fácil dos parâmetros de ensaio.
500 ~ 2200V, faixa de regulação de tensão de CC de 300 ~ 500V.
(7) O uso de ecrã LCD grande, com luz de fundo, visualização clara.O instrumento pode realizar automaticamente o ensaioE armazenar e imprimir automaticamente os resultados dos testes.
(8) O relógio em tempo real, a data e a hora do ensaio podem ser salvos, exibidos e impressos com os resultados do ensaio.
(9) Função de calibração do copo do eléctrodo vazio.Medir a capacidade elétrica e o fator de perda dielétrica do copo de eletrodo vazio para avaliar a condição de limpeza e montagem do copo de eletrodo vazioOs dados de calibração são salvos automaticamente para facilitar o cálculo preciso da capacidade relativa e da resistividade de CC.

Parâmetros técnicos

he principais parâmetros técnicos do copo de óleo

(1) Distância entre alta e baixa pressão 2 mm
(2) Capacidade elétrica do copo vazio 60±2PF
(3) A tensão máxima de ensaio de frequência industrial 2000 V
(4) Perda dielétrica de copo vazio tgδ< 1×10-4
(5) Capacidade líquida cerca de 40 ml
(6) Material do eléctrodo aço inoxidável
(7) Volume 70 mm ((D) × 120 mm ((H)
