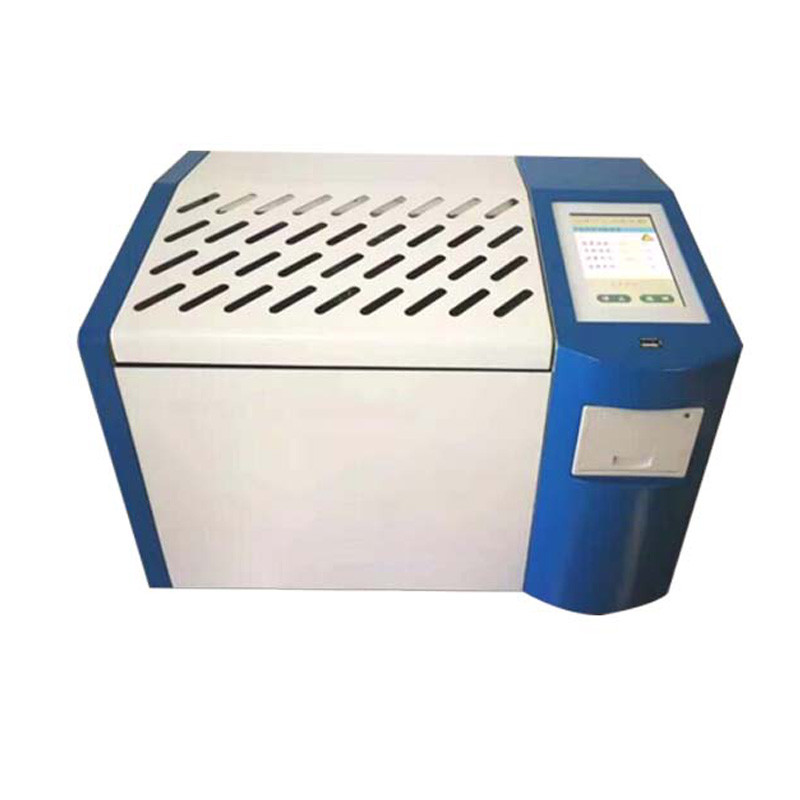

IEC 60247 TESTOR DE PERDAS DIELETRICAS E RESISTÊNCIA de óleo de isolamento

IntroduçãoTeste de resistividade e perda dielétrica de óleo de isolamento

O teste de resistividade e perda dielétrica de óleo de isolamento é concebido e fabricado em conformidade com a norma GB/T5654-2007/IEC 60247 "Medida da capacitância relativa,Fator de perda dielétrica e resistência a corrente contínua dos materiais isolantes líquidos". Usado para a medição do fator de perda dielétrica e da resistência de CC do óleo isolante e de outros meios isolantes líquidos.Integração interna dos principais componentes, tais como o recipiente de óleo de perda dielétrica, controlador de temperatura, sensor de temperatura, ponte de teste de perda dielétrica, fonte de alimentação de teste AC, condensador padrão, medidor de alta resistência, fonte de alta tensão CC, etc.O instrumento adota toda a tecnologia digital, todas as medições automáticas inteligentes, equipadas com ecrã LCD de cores, menu completo em chinês, cada passo tem instruções em chinês, os resultados dos testes podem ser armazenados e impressos automaticamente,O operador não necessita de formação profissional pode ser habilitado para utilizar.

Características

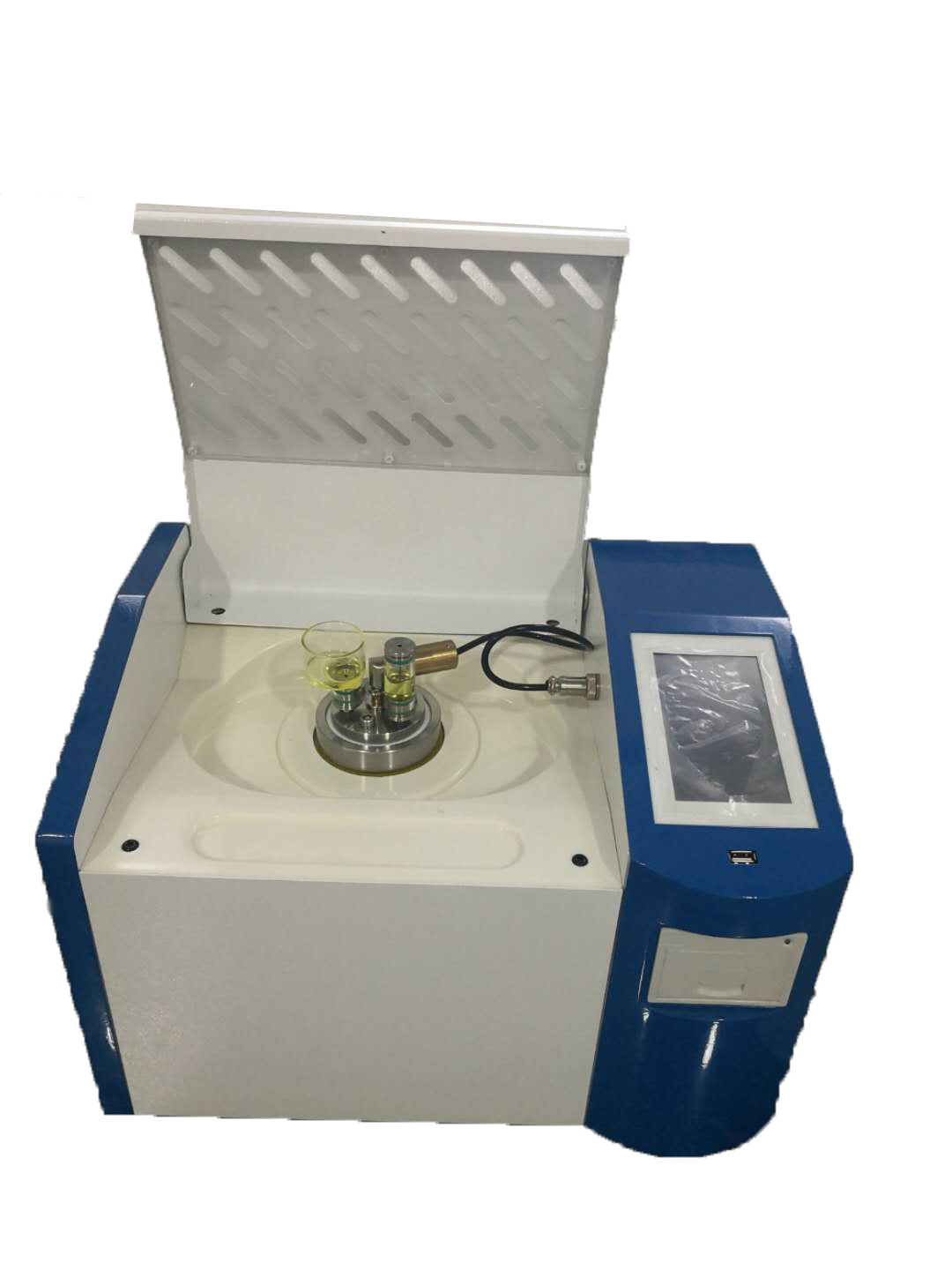

(1) O recipiente de óleo adota a estrutura de três elétrodos conforme a norma nacional GB/T5654-20077/IEC 60247, com um espaçamento entre polos de 2 mm,que pode eliminar a influência da capacidade perdida e da fuga de diarreia nos resultados do ensaio de perda dielétrica.
(2) O instrumento adota um algoritmo de aquecimento por indução de média frequência e de controlo de temperatura PID.aquecimento uniforme, velocidade rápida e controlo conveniente, de modo a que a temperatura seja rigorosamente controlada dentro da gama de erro de temperatura pré-estabelecida.
(3) O condensador padrão interno é um condensador de três electrodos SF6 com gás, a perda e a capacidade dielétricas do condensador não são afectadas pela temperatura e humidade ambiente,para que a precisão do instrumento ainda seja garantida após um longo período de utilização.
(4) A fonte de alimentação de ensaio AC adota o método de conversão AC-DC-AC, evitando efetivamente a influência da voltagem e das flutuações de frequência da rede pública na precisão do ensaio dielétrico,mesmo que o gerador gere eletricidade, o instrumento também pode funcionar corretamente.
(5) Função de proteção perfeita. Quando há um curto-circuito de sobrevoltagem, sobre corrente, alta tensão, o instrumento pode cortar rapidamente a alta tensão e emitir uma mensagem de aviso.Quando o sensor de temperatura falhar ou não estiver ligado, é emitida uma mensagem de aviso.
No forno de aquecimento por indução de média frequência, há um relé de limitação de temperatura. Quando a temperatura excede 120 graus, o relé é liberado e o aquecimento para.
(6) Ajuste fácil dos parâmetros de ensaio.
500 ~ 2200V, faixa de regulação de tensão de CC de 300 ~ 500V.
(7) O uso de ecrã LCD grande, com luz de fundo, visualização clara.O instrumento pode realizar automaticamente o ensaioE armazenar e imprimir automaticamente os resultados dos testes.
(8) O relógio em tempo real, a data e a hora do ensaio podem ser salvos, exibidos e impressos com os resultados do ensaio.
(9) Função de calibração do copo do eléctrodo vazio.Medir a capacidade elétrica e o fator de perda dielétrica do copo de eletrodo vazio para avaliar a condição de limpeza e montagem do copo de eletrodo vazioOs dados de calibração são salvos automaticamente para facilitar o cálculo preciso da capacidade relativa e da resistividade de CC.

Parâmetros técnicos
