Equipamento de ensaio de móveis de controlo PLC Slides de gaveta Teste de ciclo de durabilidade
Informações sobre o produto

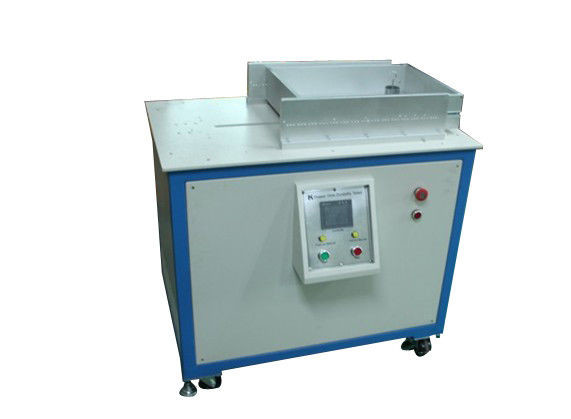

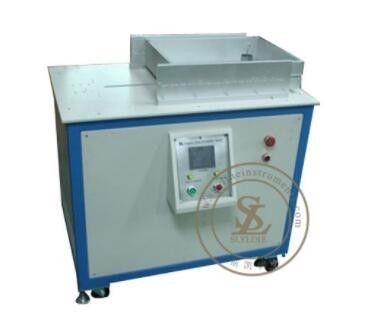

O Tester de Durabilidade de Slides de Gavetas é projetado para testar os slides de gavetas, secretárias, mesas, armários e guarda-roupa.
Capazes de controlar o tempo de ciclismo, o controlo da velocidade constante, o controlo da frequência, o controlo do curso
Parâmetro técnico
a.Ar comprimido - 6 kg/cm2.
b. Motor AC para controlar a altura de 250-1000 mm.
c. cilindro pneumático - cilindro de dupla ação com interruptor magnético e curso máximo de 600 mm ((regulavel).O cilindro deve ter a fixação para segurar qualquer tipo de alça da gaveta para abrir/fechar a gaveta sem exercer força sobre o sistema da gaveta..
d. Painel de controlo/consola, constituído por:
- Fornecimento de energia: 240 Volts:13 A mps: 50HZ
- Botão do interruptor ON/OFF
- 6 - dígitos Contador eletrónico de predeterminação ((EPC))
- O EPC vai registar cada traço do cilindro até seis dígitos.
-Parará a operação de teste para o curso pré-definido.
- O EPC mostrará o número de batidas obtidas durante o ensaio.
- EPC também capaz de traçar o número de ciclos quando a interrupção de energia ocorre e capaz de dissipar a leitura real e continuar a contar quando a operação é retomada.
- O single mantém-se até o contador ser reiniciado.
Nota:Um curso conta como um ciclo.
i.Testes de ciclo de elementos estendíveis (ANSI/BIFMA X5.9-2012, cláusula 15)
ii.Testes de ciclo de elementos estendíveis (ANSI/BIFMA X5.5-2014, cláusula 10)
iii.Durabilidade dos elementos de extensão (BS EN 16122:2012, n.o 7.5.3)
Especificações
1. Dimensão dos slides: 140-500mm/
2Operação manual
3- Potência recíproca da gaveta: motor de engrenagem de 120 W/
4- Sistema de controlo controlo PLC, ecrã táctil.
5Velocidade de ensaio:0.25m/s (regulado) /
6.Corrida de ciclo da gaveta: fechado-aberto 140-500 mm (pode ser especificado pelo cliente)
Aplicações
-
Fabricantes de mobiliário de escritório¢ Teste de lâminas em secretárias, arquivos e unidades de armazenamento
-
Produtores domésticos de móveisAvaliar gavetas de armários de cozinha, armários de quarto e objetos de banheiro
-
Laboratórios de ensaio de móveis¢ Realização de ensaios de certificação e garantia da qualidade de acordo com as normas BIFMA e EN
-
Fornecedores de escorregadores de gaveta¢ Validação da durabilidade e da vida útil dos produtos para os clientes OEM
-
Serviços de controlo da qualidade¢ Inspecção de entrada e amostragem de linha de produção de conjuntos de móveis acabados
-
Equipas de I&DComparar os desenhos, os materiais e os sistemas de lubrificação dos slides em condições de ciclo controladas
-
Agências de inspecção de terceiros¢ Realização de avaliações independentes da durabilidade para a comunicação de conformidade
Perguntas Frequentes
P: Para que é utilizado este equipamento?
Este testador avalia a durabilidade e a vida útil dos caixotes instalados em secretárias, armários, armários,e mobiliário de armazenamento, simulando abertura e fechamento repetidos em condições controladas.
P: Como funciona o processo de ensaio?
Um cilindro pneumático segura a alça da gaveta e abre e fecha automaticamente a gaveta a uma velocidade e comprimento de curso programáveis.Um contador electrónico monitora cada ciclo e interrompe o ensaio quando o número pré-definido é atingido.
P: Que normas este equipamento cumpre?
O testador suporta os métodos de ensaio especificados na norma ANSI/BIFMA X5.9-2012 (cláusula 15), na norma ANSI/BIFMA X5.5-2014 (cláusula 10) e na norma BS EN 16122:2012 (cláusula 7).5.3) para a durabilidade dos elementos estendíveis.
P: Que tipos de gavetas ou escorregas podem ser testados?
A unidade acomoda escorregadores com comprimentos de tração de 140 mm a 500 mm e lida com vários tipos de gavetas.A fixação é projetada para segurar as alças de gaveta padrão sem exercer força sobre o sistema de gaveta.
P: O que acontece se a energia for interrompida durante um teste?
O contador eletrônico mantém a contagem de ciclos através de interrupções de energia e retoma a contagem a partir do mesmo ponto quando a energia é restaurada, para que você nunca perca o progresso do teste.
P: Posso ajustar a velocidade de ensaio e o comprimento do curso?
Sim. velocidade de teste é ajustável até 0,25 m/s e comprimento do curso pode ser definido entre 140 mm e 500 mm com base em suas necessidades de slide específicas.
P: Que indústrias utilizam tipicamente este equipamento?
Fabricantes de mobiliário de escritório, fabricantes de mobiliário doméstico, laboratórios de ensaio, fornecedores de caixas de deslizamento, departamentos de controlo de qualidade e agências de inspecção de terceiros.
