Instrumento do teste do SAE J2302 para a eficácia térmica da isolação da luva
Introdução de produto

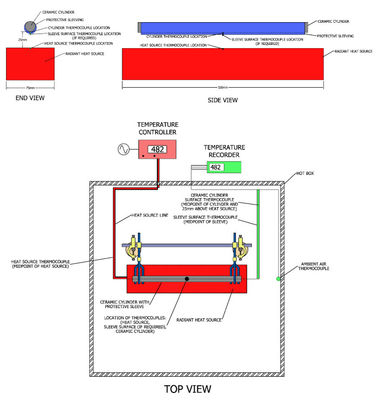

Este teste de banco deve permitir a medidas a resistência ao fluxo de calor brilhante de materiais de isolamento na luva, na tubulação ou na fita. A eficácia da luva é determinada medindo a diferença da temperatura de um cilindro cerâmico preto e com e sem a luva protetora.
Composição
Caixa quente (anexo 2)
Dimensões internas 500 X.500 de X.500 milímetro.
Estrutura de alumínio do perfil com o painel isolado (de aço inoxidável + isolação + de aço inoxidável), na parte inferior e nos lados.
Uma abertura e um sistema de fechamento têm que ser fornecidos na cara superior.
Uma porta com uma vigia deve ser fornecido na cara dianteira.
Os pés devem igualmente ser fornecido, com as duas opções: pés de 2-10 cm a ser colocados em uma tabela ou pés de 50-80 cm a ser colocados na terra
Fonte de calor brilhante (anexo 3)
Ponto luminoso “Itech” (712400) 1500W já disponível em GREMTEK - forneça uma embalagem para guardar o ponto luminoso e para isolar a cara traseira - regulamento através de um sensor sem contato no centro do brilhante (KEYENCE FT-H50 - anexo 4)
Par termoelétrico K (anexo 4)
K-tipo ponta de prova de par termoelétrico com pares aparentes - SV2000.
Terminação diminuta masculina do conector de Compensed.
Regulador/registrador ou sistema da automatização
O regulador deve permitir o regulamento de temperatura na superfície do fonte de calor.
O regulamento deve ser feito através do par termoelétrico sem contato (tal como Keyence FT-H50K - anexo 4).
O registrador ou o sistema da automatização devem armazenar todas as medidas da temperatura (fontes e K-tipo pares termoelétricos).
Estes dados devem ser facilmente recuperáveis de todo o PC conectado à rede. A extração de dados pode ser processada através de Excel.
O registrador ou o sistema da automatização devem reservar definir:
Que par termoelétrico controla o fonte de calor a frequência de gravação (exemplo: temperatura de gravação cada 1 ou 5 segundos).
Grave o tempo do começo e do fim (se possível)
Adicione comentários (se possível)
Defina um nome para os pares termoelétricos conectados (se possível)
Capaz de gravar até 12 o K-tipo pares termoelétricos com a tomada do MMK para conectores diminutos (anexo 4)
Apoio do cilindro
Isto deve poder guardar firmemente o cilindro em suas extremidades paralelas a este ponto luminoso de acordo com diâmetros diferentes.
A desmontagem do cilindro deve ser fácil de continuar com sua substituição (que testa com ou sem a proteção).
A distância entre a cara brilhante e a superfície brilhante deve ser facilmente ajustável de 5 a 100 milímetros.
O sistema de posicionamento deve poder a adaptável usar outros apoios do que os cilindros. Por exemplo: placas, peças do cliente,…
Este sistema de posicionamento deve poder ser adaptado para usar apoios diferentes dos cilindros. Por exemplo placa, peças do cliente, etc.
