Equipamento de ensaio de móveis de controlo PLC Slides de gaveta Teste de ciclo de durabilidade

Equipamento de ensaio de móveis de controlo PLC Slides de gaveta Teste de ciclo de durabilidade

Informações sobre o produto

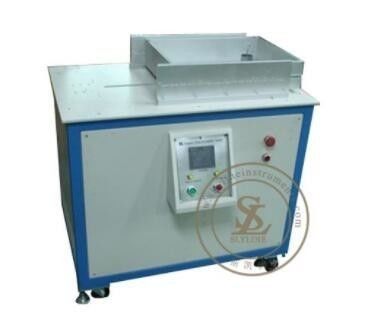

O Tester de Durabilidade de Slides de Gavetas é projetado para testar os slides de gavetas, secretárias, mesas, armários e guarda-roupa.
Capazes de controlar o tempo de ciclismo, o controlo da velocidade constante, o controlo da frequência, o controlo do curso

Parâmetro técnico

a.Ar comprimido - 6 kg/cm2.

b. Motor AC para controlar a altura de 250-1000 mm.

c. cilindro pneumático - cilindro de dupla ação com interruptor magnético e curso máximo de 600 mm ((regulavel).O cilindro deve ter a fixação para segurar qualquer tipo de alça da gaveta para abrir/fechar a gaveta sem exercer força sobre o sistema da gaveta..

d. Painel de controlo/consola, constituído por:

• Fornecimento de energia: 240 Volts:13 A mps: 50HZ
• Botão do interruptor ON/OFF
• 6 - dígitos Contador eletrónico de predeterminação ((EPC))

- O EPC vai registar cada traço do cilindro até seis dígitos.

-Parará a operação de teste para o curso pré-definido.

- O EPC mostrará o número de batidas obtidas durante o ensaio.

- EPC também capaz de traçar o número de ciclos quando a interrupção de energia ocorre e capaz de dissipar a leitura real e continuar a contar quando a operação é retomada.

- O single mantém-se até o contador ser reiniciado.

Nota:Um curso conta como um ciclo.

i.Testes de ciclo de elementos estendíveis (ANSI/BIFMA X5.9-2012, cláusula 15)

ii.Testes de ciclo de elementos estendíveis (ANSI/BIFMA X5.5-2014, cláusula 10)

iii.Durabilidade dos elementos de extensão (BS EN 16122:2012, n.o 7.5.3)

Especificações

1. Dimensão dos slides: 140-500mm/

2Operação manual

3- Potência recíproca da gaveta: motor de engrenagem de 120 W/

4- Sistema de controlo controlo PLC, ecrã táctil.

5Velocidade de ensaio:0.25m/s (regulado) /

6.Corrida de ciclo da gaveta: fechado-aberto 140-500 mm (pode ser especificado pelo cliente)
