Diâmetro do equipamento/instrumento 210mm de teste do pêndulo do ISO 8124-4 para o balanço da criança

EN71-8 ASTM brinca instrumentos do teste do pêndulo do equipamento de testes para o balanço da criança

Um pêndulo é usado para simular uma criança que cai para a frente e para trás.

Especificação

Procedimento

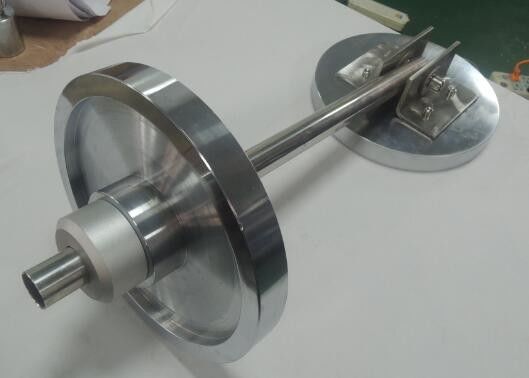

O instrumento do teste do pêndulo consiste em um peso do barbell de 4,5 quilogramas na parte superior de uma barra livremente de gerencio e em um peso do barbell de 4,5 quilogramas afixado à parte inferior do instrumento do teste. Os pesos do barbell terão um diâmetro máximo de 210 milímetros. A massa total do instrumento do teste do pêndulo não excederá 10,9 quilogramas.

Suspenda o assento do balanço da criança de acordo com as instruções do fabricante. Se a altura do balanço é
ajustável, execute o teste nos ajustes os mais altos e mais baixos. Com o balanço em repouso, estabeleça
linha de referência horizontal no assento do balanço.
Fixe o instrumento completo do teste do pêndulo dentro de 13 milímetros do centro geométrico do assento do balanço
superfície com o sentido do curso do braço do pêndulo o mesmo que o sentido do balanço.
Se a área de assentamento do balanço da criança é feita de um material flexível, o material de apoio adicional pode ser adicionado
à parte inferior exterior do assento do balanço a ajudar em fixar o instrumento do teste do pêndulo. Deve ser tomado
para assegurar-se de que o material de apoio adicional não influencie os resultados da análise.
O centro de gravidade do peso superior do instrumento do teste do pêndulo estará em uma altura de 410 milímetros do
parte superior da superfície de assentamento quando o braço de pivô for posicionado verticalmente

Padrões de testes

ISO -8124-4, 6.1.5

Teste Equipment.pdf do pêndulo de ASTM
