ISOLAÇÃO DO IEC 60247 PARA LUBRIFICAR O VERIFICADOR DA PERDA DIELÉTRICA E DA RESISTIVIDADE

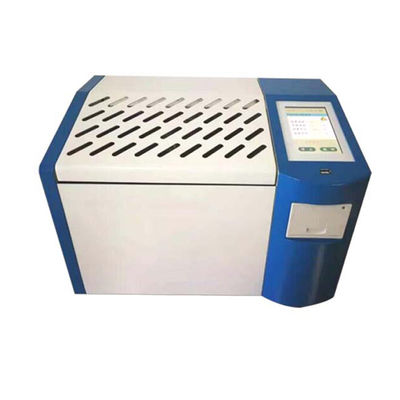

Verificador da perda dielétrica e da resistividade do óleo da isolação da introdução

O verificador da perda dielétrica e da resistividade do óleo da isolação é projetado e fabricado de acordo com GB/T5654-2007/IEC 60247" medida da capacidade relativa, fator de perda dielétrica e resistividade da C.C. de materiais de isolamento líquidos”. Usado para a medida do fator de perda dielétrica e a resistividade da C.C. do óleo isolante e de outros meios de isolamento líquidos. Estrutura completa. Integração interna dos componentes principais tais como o copo de óleo da perda dielétrica, o controlador de temperatura, o sensor de temperatura, a ponte do teste da perda dielétrica, do teste da C.A. fonte de alimentação, capacitor padrão, medidor alto da resistência, fonte de alta tensão da C.C., etc. O instrumento adota toda a tecnologia digital, toda a medida automática inteligente, equipada com a grande tela LCD da cor, menu chinês completo, cada etapa tem alertas chineses, resultados da análise pode automaticamente ser armazenado e imprimido - para fora, o operador não precisa o treinamento profissional pode ser especializado usar-se.

Característica

(1) o copo de óleo adota a estrutura do três-elétrodo que conforma-se ao GB/T5654-20077/IEC padrão nacional 60247, com interpola um afastamento de 2mm, que podem eliminar a influência do escapamento disperso da capacidade e da diarreia nos resultados da análise da perda dielétrica.
(2) o instrumento adota o algoritmo de controle do aquecimento de indução da frequência média e da temperatura do PID. O método de aquecimento tem as vantagens do não-contato entre o copo de óleo e o corpo de aquecimento, o aquecimento uniforme, a velocidade rápida e o controle conveniente, de modo que a temperatura seja controlada restritamente dentro da escala de erro pré-ajustada da temperatura.
(3) o capacitor padrão interno é capacitor gás-enchido SF6 do três-elétrodo, a perda dielétrica e a capacidade do capacitor não são afetadas pela temperatura ambiental e pela umidade, de modo que a precisão do instrumento seja garantida ainda após uns muitos tempos do uso.
(4) a fonte de alimentação do teste da C.A. adota o método de conversão de AC-DC-AC, evitando eficazmente a influência da tensão de serviço público e a flutuação da frequência na precisão de testes dielétricos, mesmo se o gerador gera a eletricidade, o instrumento pode igualmente operar-se corretamente.
(5) função perfeita da proteção. Quando há uma sobretensão, a sobrecarga, de alta tensão procura um caminho mais curto, o instrumento pode rapidamente eliminar a alta tensão e emitir uma mensagem de advertência. Quando o sensor de temperatura falha ou não é conectado, uma mensagem de advertência está emitida.
Há um relé delimitação na fornalha do aquecimento de indução da meio-frequência. Quando a temperatura excede 120 graus, o relé está liberado e as paradas de aquecimento.
(6) ajuste fácil de parâmetros do teste. Escala 0~120℃ do ajuste de temperatura, tensão AC que ajusta a escala
500 ~ 2200V, tensão de C.C. que ajusta uma escala de 300 ~ 500V.
(7) o uso da exposição do LCD da grande tela, com luminoso, exposição clara. A relação amigável da humano-máquina, apenas segue os alertas chineses do menu, comandos da entrada, o instrumento pode automaticamente realizar o teste. E automaticamente resultados da análise da loja e da cópia.
o pulso de disparo de tempo real (de 8), a data do teste e a hora podem ser ganhados, indicado e imprimido com os resultados da análise.
(9) função vazia da calibração do copo do elétrodo. Meça o fator da capacidade elétrica e de perda dielétrica do copo vazio do elétrodo julgar a condição da limpeza e do conjunto do copo vazio do elétrodo. Os dados da calibração salvar automaticamente para facilitar o cálculo exato de capacidade relativa e de resistividade da C.C.

Parâmetros técnicos
