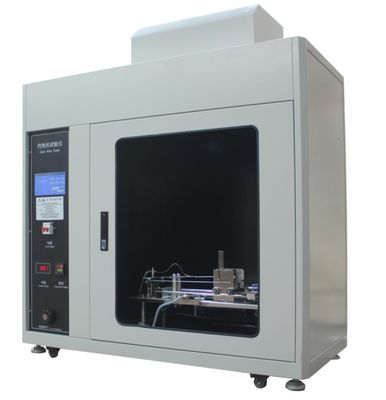

Equipamento de testes eletrônico do fio do fulgor do equipamento de teste IEC60695-5-10

Lugar de origem China
Marca SKYLINE
Certificação CE
Número do modelo SL-E04
Quantidade de ordem mínima 1 unidade
Detalhes da embalagem Caixa de compensado
Tempo de entrega 5-8 dias úteis
Termos de pagamento T/T, Western Union,
Habilidade da fonte 20/ MÊS
Detalhes do produto
Linha do céu: Câmara de ensaio de fio brilhante Padrão: IEC 60695-5-10
Materiais: aço Intervalo de temperatura: 500 ~ 750°C±10°C; 750 ~ 960°C±15°C
Ferramentação em profundidade: 7 mm ± 0,5 mm fio incandescente na amostra de ensaio e através dela: 7 mm ± 0,5 mm.
Força sobre a amostra de ensaio: 0,95 N ± 0,10 N Volume da câmara: 0.5m3
Destacar:

Testador de borda afiada

,

máquina de teste eletrônica
Descrição do produto

O equipamento de teste eletrônico IEC60695-5-10 incandesce equipamento de testes do fio

Aplicação
• O verificador do fio do fulgor é projetado realizar testes do perigo de fogo em eletro produtos técnicos de acordo com as disposições dos standard internacionais.
• A unidade de controle é fornecida com os todos os controles e medida necessários ajustar exatamente a temperatura do fio do fulgor. A corrente do fio é continuamente variável por meio do controlador painel-montado e é monitorada pelo amperímetro incorporado.
• Um indicador digital da temperatura é cabido que, conjuntamente com o par termoelétrico fornecido, meça exatamente a temperatura do fio do fulgor. O circuito elétrico da unidade de controle é protegido inteiramente por fusíveis e por um interruptor diminuto e incorpora canos principais controle de ligar/desligar do interruptor e de tecla da corrente de saída. Armário independente com a grande janela de vista e interior colorido escuro.

Parâmetros técnicos

Diâmetro de fio do fulgor 4mm±0.04mmNi/Cr (80/20)
Variação da temperatura 500 ~ 750℃±10℃; 750 ~ 960℃±15℃
Diâmetro do par termoelétrico o tipo K de 0.5mm (Ni/Cr - Ni/Al), bainha blindada pode suportar temperature-40~ 1100°C
Passando ligeiramente o tempo 30s±0.1s (temporizador digital de OMRON H5CN-XAN-Z, 0-9999s, tabela pré-ajustada)
Tempo da luz-fora 0-999.9 ± 0,1 s de s, gravação automática, intervalo manual
Ateie fogo para fora ao tempo 0-999.9 ± 0,1 s de s, gravação automática, intervalo manual
Passar na profundidade ± de 7mm 0,5 milímetros
Pressão da amostra 1N ± 0,2 N
Velocidade do teste 18±3mm/s
Fundo do teste fundo preto
Controlo automático do processo do teste convulsões independentes
Câmara ≥0.5m
Controle usando o único microcomputador da microplaqueta + controle do tela táctil
Fonte de alimentação C.A. 220V, 50Hz


Incandesce o teste Chamber.pdf do fio
Empresa Profile.pdf




Fulgor-fio

Equipamento de testes eletrônico do fio do fulgor do equipamento de teste IEC60695-5-10
material do Fulgor-fio: Níquel/cromo (> o Cr do ± Ni/20 1% de 77%)
Diâmetro: 4,0 milímetros de ± 0,07 milímetros (antes de dobrar)
  Um fulgor-fio novo será recozido para um total pelo menos de 10 h sendo sujeitado a uma corrente pelo menos de 120 A antes de ser usada para um ensaio. O tempo de recozimento total pode ser conseguido cumulativamente. Para evitar dano, o par termoelétrico não será instalado durante o recozimento. No fim do recozimento, a profundidade do furo do bolso do par termoelétrico será verificada.
Temporizador 0-30s ±1s
Força ao espécime do teste ± 0,10 N DE 0,95 N
fulgor-fio e através do espécime do teste 7 milímetros de ± 0,5 milímetros.
Velocidade 10 mm/s a 25 mm/s
par termoelétrico do fino-fio

diâmetro nominal de 1,0 milímetros. Os fios do par termoelétrico serão apropriados para a operação contínua no °C até 960 das temperaturas (por exemplo cromel/alumel (tipo K) – veja IEC 60584-1). O ponto soldado será ficado situado dentro da bainha tão perto à ponta tão
praticável. A bainha consistirá em um metal resistente à operação contínua em uma temperatura pelo menos de 1 050 °C.
Variação da temperatura 500-1000C°
Câmara tendo um volume pelo menos de 0,5 m3, fundo escuro, lx do £ 20 da iluminação.
Relatório inicial da calibração:

Exigido. E incluirá a temperatura contra a carta atual no relatório igualmente
Equipamento de testes eletrônico do fio do fulgor do equipamento de teste IEC60695-5-10
placa de madeira (x2) liso e liso e tendo uma espessura mínima de 10 milímetros


Padrões
IEC60695 - 2 - 10/11/12/13, IEC60884-1, IEC60335-1, VDE0620



Que é o fio do fulgor capaz?

Incandesce a compatibilidade do fio é um teste que assegure a segurança e evite os percalços causados pelo maltrato, pela sobrecarga humanos, ou procure um caminho mais curto falhas especialmente dentro dos sistemas da fiação do dispositivo. … O teste do fio do fulgor é feito imperativo sob os standard de segurança do IEC 60335-1.
