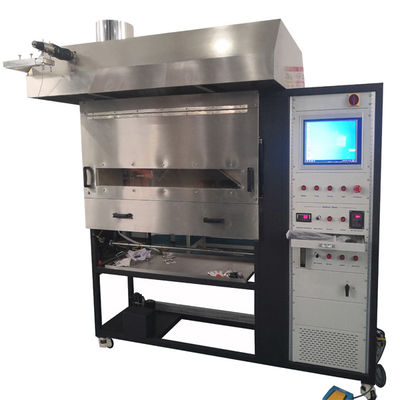

Aparelho de Painel Radiante para Teste de Inflamabilidade de Materiais de Construção
Características
1. O soprador para o fornecimento de gás da placa radiante pode fornecer gás continuamente, enquanto o compressor de ar fornece gás descontinuamente.
2. Medidor de fluxo de calor, sistema portátil de resfriamento a água sem necessidade de fornecimento de água corrente.
3. Capela de ventilação de aço inoxidável no topo da câmara.
4. Câmara interna de placa de silicato de alumínio resistente ao calor e à corrosão.
5. Placa radiante cerâmica alveolar resistente ao calor 300mmX450mm, inclinada a 30 graus.
6. Queimador poroso em forma de T com sistema de ignição automática que inflama a amostra com sistema de avanço automático.
7. Placa de controle de gás. Válvula de agulha controla a altura da chama do queimador, MFC controla o fluxo de gás e display digital.
8. O soprador com controle de inversor ajusta a saída, o venturi controla a proporção de ar e gás, e a chama é estável e precisa.
9. Aparelho de calibração poroso: ajusta a saída da placa radiante girando para cima, para a esquerda ou para a direita.
10. O radiômetro IR mostra a temperatura da placa radiante.
11. Sistema opcional de teste de densidade de fumaça.
12. Sistema óptico 2900 ± 100 K receptor avançado de sinal óptico de luz.
13. Design integrado com PC de 19" com software LabVIEW.
14. Chaminé com 1 termopar e 1 termopar na câmara interna controlados por software.
Normas
ISO 9239-1 reação ao fogo de materiais de piso, Parte 1, mede o desempenho de combustão de materiais de piso com calor radiante.
ISO 9239-2 reação ao fogo de materiais de piso, Parte 2, mede a propagação horizontal da chama, exposta a fluxo de calor de 25kw/m2.
ASTM E 648 Método de teste padrão para sistemas de revestimento de piso CHF com fonte de energia radiante de calor.
ASTM E 970 Método de teste padrão para material de piso CHF de isolamento de piso de sótão exposto usando fonte de energia radiante de calor.
NFPA 253 Método de teste padrão para CHF de sistema de revestimento de piso com fonte de energia radiante de calor.
DIN 4102
Especificação
| Câmara de teste de dimensão |
2220(L)×1500(P)×2650(A)mm |
| Câmara de controle |
600(L)×600(P)×1600(A)mm |
| Câmara de controle de gás |
600(L)×600(P)×1000(A)mm |
| Potência |
AC 220V, 50/60Hz, 25A |
| Peso |
220kg |
| Opção de fornecimento de ar propano |
95% |
Relatório de Teste
| Relatório |
| Agência de teste |
|
| Norma |
|
| Operador |
|
Data do teste |
|
| Temperatura ambiente |
|
Umidade do ambiente |
|
| Prazo de validade do equipamento |
|
| Nome do produto |
|
Número de série da amostra |
|
| Especificação do modelo |
|
| Tamanho da amostra |
|
Código do dispositivo |
|
| Densidade do material (g/m³) |
|
Tempo de teste (s) |
|
| Balança de depuração |
|
| Resultados do teste: |
| Distância (mm) |
Tempo de fim da frente de chama (s) |
Distância (mm) |
Tempo de fim da frente de chama (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| A distância mais longa alcançada pela frente da chama (cm) |
|
Fluxo radiante crítico (kW/m2) |
|
| Valor total de fumaça (%.min) |
|
Taxa máxima de absorção (%) |
|
| Distância da frente da chama em 10min (mm) |
|
Valor de calor radiante crítico em 10min (kW/m2) |
|
| Distância da frente da chama em 20min (mm) |
|
Valor de calor radiante crítico em 20min (kW/m2) |
|
| Distância da frente da chama em 30min (mm) |
|
Valor de calor radiante crítico em 30min (kW/m2) |
|
| Tempo de ignição (s) |
|
Tempo de extinção da chama (s) |
|
| O fenômeno observado durante o teste: |
|
Aplicações
- Sistemas de revestimento de piso (carpetes, pisos resilientes, laminados)
- Materiais de isolamento de piso de sótão exposto
- Teste de inflamabilidade de materiais de construção
- Controle de qualidade e desenvolvimento de produtos para revestimentos de piso
- Testes de conformidade regulatória para códigos de construção e normas de segurança contra incêndio
- Pesquisa e desenvolvimento em engenharia de segurança contra incêndio
Perguntas Frequentes
Q1: Para que serve este equipamento?
A1: Ele mede o fluxo radiante crítico de sistemas de revestimento de piso e a densidade de fumaça de materiais de piso, ajudando a determinar a distância e a velocidade de propagação das chamas sob calor radiante.
Q2: Quais normas ele atende?
A2: Ele atende às normas ISO 9239-1/2, ASTM E648, ASTM E970 e NFPA 253 para testes de inflamabilidade de pisos e isolamentos.
Q3: Quais materiais podem ser testados com este aparelho?
A3: Ele é projetado para revestimentos de piso (carpetes, pisos resilientes, laminados) e materiais de isolamento de piso de sótão.
Q4: Como funciona o sistema de ignição?
A4: O queimador poroso em forma de T possui um sistema de ignição automática e um mecanismo de avanço automático, garantindo uma ignição consistente, segura e sem intervenção manual da amostra.
Q5: Requer um fornecimento contínuo de água para resfriamento?
A5: Não, o medidor de fluxo de calor inclui um sistema portátil de resfriamento a água, portanto, não é necessário um fornecimento externo de água corrente.
Q6: Ele também pode medir a densidade de fumaça?
A6: Sim, um sistema opcional de teste de densidade de fumaça com um sistema óptico de 2900 ± 100 K pode ser integrado para medir a produção total de fumaça.
Q7: Quais indústrias geralmente usam este equipamento?
A7: Fabricantes de materiais de construção, laboratórios de testes de incêndio, instituições de pesquisa e órgãos reguladores o utilizam para controle de qualidade, P&D e testes de conformidade.
Q8: Como os dados do teste são registrados e gerenciados?
A8: O sistema inclui um PC de 19" com software LabVIEW para controle automatizado de testes, registro de dados em tempo real e geração de relatórios.
