BIFMA 5.1 Equipamento de ensaio de móveis
Utilização

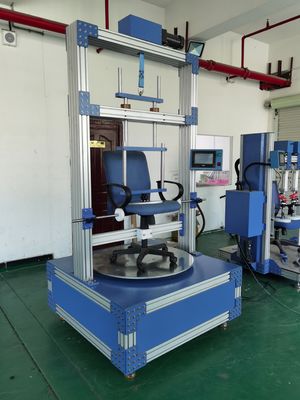

O Tester de Durabilidade giratório é utilizado para móveis de assentos, com almofada de carga e acessórios para a fixação da cadeira, de acordo com a DIN 4551, a EN 1335, a NEN 1812 e a BIFMA 5.1.
É utilizado para cadeiras de escritório, banquinhos, molas de gás, as unidades testadas são submetidas a todo o procedimento de ensaio prescrito pelas normas ou a ensaios individuais selecionados.
Cada um dos eixos de ensaio tem os seus próprios controladores montados nas imediações, que são operados a partir de um painel táctil e controlados por PLC.
Aplicação
Este ensaio aplica-se a todos os tipos de cadeiras com assento giratório.
Finalidade do ensaio: Esta máquina é concebida para avaliar a capacidade de uma cadeira resistir às tensões e ao desgaste causados por rotações repetidas.
Especificações
| De acordo com a norma de ensaio |
BIFMA X5.1-2002, Teste n.o 9 |
| Aplicabilidade |
Este ensaio aplica-se a todos os tipos de cadeiras com assento giratório. |
| Objetivo do ensaio |
Esta máquina é projetada para avaliar a capacidade de uma cadeira resistir a tensões e desgaste causados por rotação repetida |
| Mecanismo da máquina |
Peso de carga: 102 kg (225 lb) |
| Taxa de ciclo |
5 ~ 15 rotações por minuto |
| Ciclo de ensaio |
120Mil vezes. |
| Contador |
999,999 |
| Peso de carga |
Ajustável |
Normas
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2
Composto por:
1 quadro de ensaio
1 dispositivo de ensaio giratório, acionado electricamente
1 atuador com carga controlada, diâmetro do pistão 80 mm, curso do pistão 500 mm, 2500 N
1 almofada de carga, com diâmetro de 200 mm, em conformidade com a norma DIN EN 1335, com ligação cardânica
1 gama de elementos de fixação normalizados
1 célula de carga 5kN - 1 conjunto de travões, pinças
