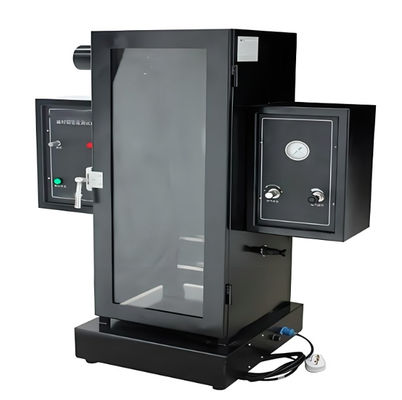

DIN 4102 Equipamento de ensaio de inflamabilidade de materiais de construção / Teste de incêndio de densidade de fumaça
Normas
ASTM D 2843, DIN 4102
Especificações
1Densidade máxima de fumaça (MSD) e densidade máxima de fumaça (SDR) para a amostra: 0-100% mensurável continuamente e calculado automaticamente;
2. com um erro de correcção óptica normal não superior a 3%; cada dispositivo é equipado com três filtros normalizados, prova de dados da fonte luminosa, representativa
3. Pressão de funcionamento da lâmpada de Bunsen (210 ± 5) KPa;
4. Lâmpada de Bunsen sobre a amostra para aplicar uma chama de 4 min;
5. Temporização automática, ignição automática, fumaça automática; o fluxo luminoso pode ser efetuado em fases com dados de ensaio de calibração linear
mais precisas;
6. Tela táctil:
a. Tamanho: 5 polegadas, tamanho efetivo do ecrã 11 cm, largura 6,28 cm;
b. Resolução: 800 * 480
c. Interface de comunicação RS232, 3.3 V CMOS ou TTL, porta serial
d. Capacidade de armazenamento: 1 G
e. Utilizando um display de driver FPGA de hardware puro, tempo de início "zero", a energia pode funcionar
f. utilizando a arquitetura M3 + FPGA, M3 é responsável pela resolução de instruções, FPGA foco TFT display, velocidade e confiabilidade estão liderando o mesmo tipo de programa
g. O controlador principal utiliza um processador de baixa potência, entra automaticamente no modo de economia de energia
7- Fonte de gás: gás propano a 95% ou com a mesma pureza do gás (de propriedade do cliente);
8. comprimento * largura * altura 740 * 500 * altura 900 (mm)
| Lâmpada de queima |
Para os estudantes, luz, comprimento 260 mm, diâmetro do bico 0,13 mm, ângulo de 45 ° com a caixa de fumaça; |
| Sistema fotoelétrico |
fonte luminosa para a lâmpada, potência 15W, tensão de funcionamento 6V; |
| Sistema de escape |
A máquina está equipada com um ventilador forte, após o ensaio, os gases de escape podem ser descarregados para o exterior; |
| Intervalo de medição da densidade de fumaça |
0 ~ 100%; |
| Precisão da medição da densidade de fumaça |
± 3%; |
| Receptor |
Para as células fotovoltaicas de silício, taxa de transmissão da luz de 0% para a passagem da luz, taxa de transmissão da luz de 100% da luz sem cobertura completamente através; |
| Pressão de funcionamento do queimador principal |
276KPa (ajustável); |
Aplicações
- Ensaios de densidade de fumaça dos materiais de construção
- Avaliação da segurança contra incêndio dos produtos de construção
- Controlo da qualidade dos materiais plásticos
- Investigação e desenvolvimento de materiais ignífugos
- Verificação da conformidade regulamentar dos códigos de construção
- Laboratórios de universidades e instituições de investigação
- Organismos de ensaios e certificação de terceiros
Perguntas Frequentes
P1: Para que é utilizado este equipamento?
A1: Este ensaio mede a densidade de fumaça emitida pelos materiais de construção e pelos plásticos durante a combustão ou a decomposição.Ajuda os fabricantes a avaliar o desempenho em matéria de segurança contra incêndio e a cumprir os requisitos do código de construção.
Q2: Que normas cumpre?
A2: Cumprem os requisitos da norma ASTM D2843 e da norma DIN 4102 para ensaios de densidade de fumaça de materiais de construção e plásticos.
Q3: Que materiais podem ser testados?
A3: Materiais de construção, tais como painéis de parede, isolamento, pavimentos e outros produtos de construção, bem como vários materiais plásticos.
P4: Como funciona o teste?
R4: Uma amostra é exposta à chama de um queimador Bunsen durante 4 minutos.
Q5: Que parâmetros mede?
A: A densidade máxima de fumaça (MSD) e a taxa de densidade de fumaça (SDR) são medidas continuamente e calculadas automaticamente numa faixa de 0 a 100%.
P6: Que tipo de abastecimento de gás é necessário?
A6: O instrumento requer gás propano a 95% ou gás de pureza equivalente, que deve ser fornecido pelo cliente.
Q7: A exportação de dados é suportada?
R7: Sim, o controlador de ecrã táctil inclui uma interface de comunicação RS232 para exportação de dados e integração com sistemas externos.
O que é um teste de densidade de fumaça?
Este ensaio mede a quantidade de fumaça emitida por um material que está a arder ou a arder.A densidade de fumaça está entre 0 (sem fumaça gerada) e 800.
